为什么要用电弧光保护?

变配电用的中低压开关柜为供电系统的供电枢纽之一, 在开关柜发生内部故障时, 能否迅速切除故障,对电力系统的安全运行至关重要。

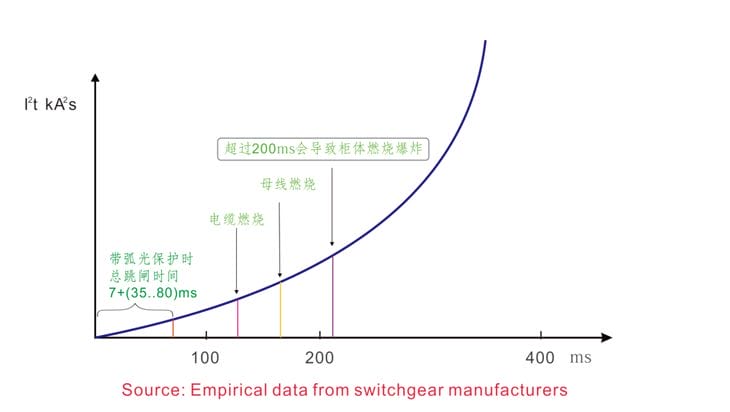

中低压开关柜在内部发生短路故障时, 必然出现电弧光的现象, 电弧光是供电设备损坏的能量来源,按照IEC-62271-200标准和IEEE C37.20.7标准规定,开关柜能承受内部放电燃弧的时间仅为100ms。弧光放电时燃弧时间与对设备造成的损坏程度关系如下:


相关国内标准

国家标准

《弧光保护装置技术要求》

GB/T14598.302-2016

能源行业标准

《弧光保护装置选用导则》

NB/T42076-2016

电力行业标准

《弧光保护装置通用技术条件》

DL/ T1504-2016

 相关国际标准

IEEE Std C37.20.7™-2007

《金属封闭式开关设备测试内部电弧故障导则》

IEEE Std 1584™-2002

《电弧光危害测试导则》

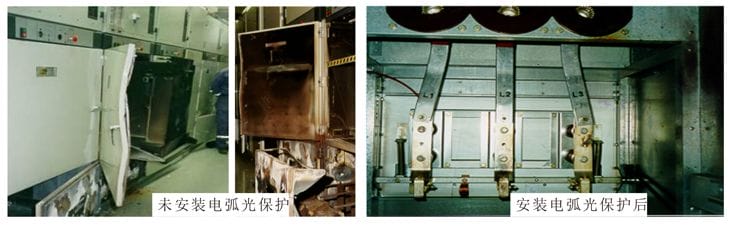

电弧光保护的重要性

当使用传统时间梯度或基于保护配合闭锁的保护原理时,传统的保护系统不能在规定时间内切除燃弧故障。

电弧光保护通过检测弧光与故障电流,将总故障切除时间控制在开关柜可承受燃弧时间内,将弧光短路产生的危害降到最低。

电弧光保护的可靠性

电弧光保护系统测量的是光和电 两个完全不同物理性质的参数,“光”与“电”相与的判据原理决定了弧光保护系统可靠性高于只用“电”作为判据的保护类型。SAQE弧光传感器采用特制的光敏电阻, 对日常光具有不敏感性,可有效避免除电弧光外其他光的干扰。

电弧光保护的意义

保护附近工作人员免受电弧光对人身的伤害;

保护中低压设备免受严重破坏,防止火灾发生;

保护主变压器或者厂用变压器免受严重冲击而损坏;

防止波及站用直流系统,避免造成巨大的经济损失;

最大限度地减少用户的停电时间(用户停电恢复时间由原来的2-3个星期减少到几个小时以内);

延长现有开关设备的使用寿命。
