  • 系统介绍

    一、概 述

      HC3000智能配电系统,适用于各种行业用户端供配电监控和运行管理,通过对用户配电网络和电气设备的不间断监控,可提高供电可靠性和供配电系统的自动化水平。

      HC3000智能配电系统,可连接智能电力监控仪表、带有智能接口的低压断路器、综合测控保护装置、变压器、直流屏等,实现遥控、遥测、遥信功能。通过智能配电系统对运行开关量状态和电量参数进行实时采集和动态显示,用户在监控室就可以完整地掌握变配电系统内各电气节点的实时运行状态,及时发现故障并做出相应的决策和处理方案,同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控分合闸、躲峰填谷,实现对变配电系统的现代化运行管理。

    二、参考标准

    ●  GB/T 13729-2002   《远动终端通用技术条件》

    ●  DL/T634-2002        《远动设备和系统传输规约基本远动任务配套标准》

    ●  DL/T 814-2002       《配电自动化系统功能规范》

    ●  GB/50198-2011      《监控系统工程技术规范》

    ●  GB 50052               《供配电系统设计规范》

    ●  GB 50053               《20KV及以下变电所设计规范》

    ●  GB/T 14285            《继电保护和安全装置技术规程》

    ●  GB/T 50062            《电力装置的继电保护和自动装置设计规范》

    ●  DL/T 1101-2009      《35KV~110KV变电站自动化系统验收规范》

    ●  JGJ16-2008            《民用建筑电气设计规范》

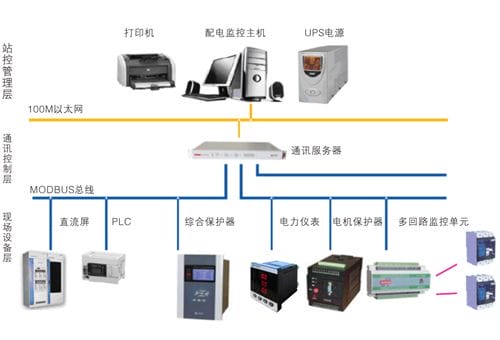

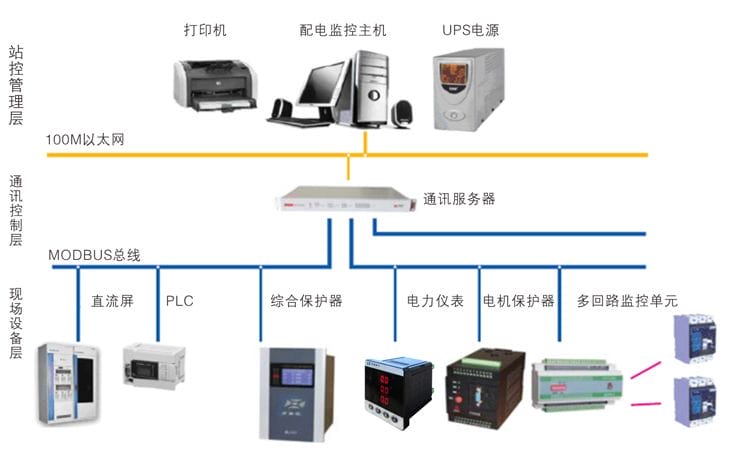

    三、系统构成

      HC3000智能配电系统根据现场情况,采用现场总线、光纤环网或无线通讯中的一种或多种结合的优化组网方式,实现远程变配电监控、电能集抄管理,为用户节约大量的一次投入成本。同时采用的系统组态平台集成了国内多种工业现场通讯规约,如IEC60870-5-101/102/103/104、CANBus、ProfiBus、ModBus等,可支持大量的第三方智能化设备的接入。先进的系统架构支持信息共享和Web发布,解决了配电监控信息孤岛的难题。


    四、系统特点

       ■  分层分布式结构

      整个系统分间隔层(终端设备层)、前置层(通讯控制层)和管理层三层,极大的提高了整个监控系统的实时性和可靠性。

       ■  完全单元化的设计

      所有单元在功能上严格独立,终端设备层的任一监控终端发生故障,均不会影响其它监控终端及系统的正常工作,极大的提高了整个系统的可靠性。

       ■  智能化的事故处理

      先进的早期事故预警功能及完善的设备维护计划,可避免事故发生并降低运行成本;快速准确的故障定位及智能分析报告,可及时查明故障原因并缩短检修时间。

       ■  科学的电力管理

      全面实现峰、谷、平分时计费功能,科学有效降低硬件投入。

       ■  界面友好,开发方便

      提供强大的作图工具、图元库、窗口、回路、变量模板库;提供强大的各种曲线、棒图和饼图等图形工具;提供强大的各种报表等制表工具。

       ■  数据库及安全性

      组态系统自带商业数据库的数据库管理系统,提供各种实时、历史数据的统计和查询;支持管理员组、管理员、监督员等的权限设置和管理。

       ■  实时在线发布

      真正支持单机和网络下在线修改和添加变量或画面,并直接进行发布即可。

       ■  内置规约库丰富

      标准规约包括DNP3.0、IEC101/102/103/104、标准部颁CDT、Modbus 1801、LonWorks、CANbus、PROFIBUS、以太网TCP/IP等,并可扩展规约。

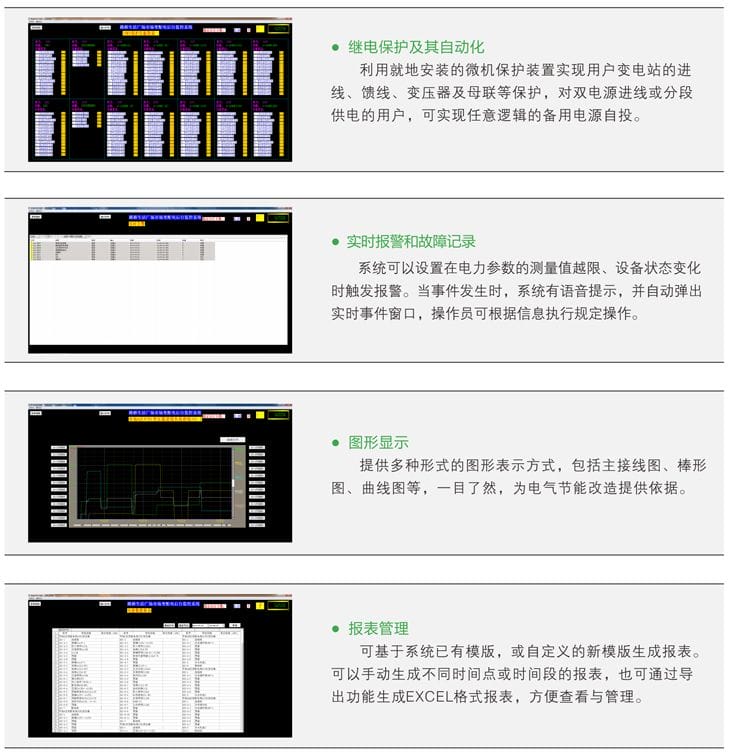

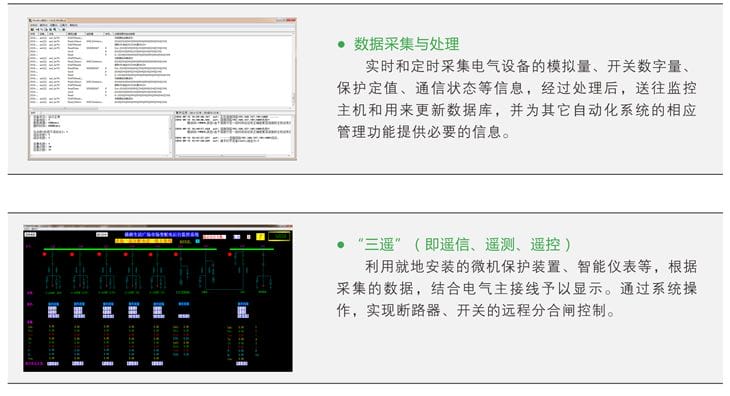

    五、主要功能



    ●  系统自诊断和自恢复

      能自动在屏幕上显示故障单元、故障部位及故障性质。单个组件的故障,不会引起整套装置的误动,也不影响其它装置和监控系统的运行,当故障消除时系统能自行恢复。

    ●  在线维护功能

      各类画面、报表的在线编辑。

    ●  系统扩展

      系统具有网络扩展功能,以便将来进行系统扩展时(如:配电系统扩建、改造等),保持原有监控计算机上的监控界面不变,只需增加相应的硬件,增加新的监控界面和监控计算机站点即可,实现对扩展后的整个系统中电气设备的监控。

    ●  WEB发布

      WEB发布功能主要包括:

      --网上发布,将实时监测数据以安全的方式进行网上发布;

      --报表浏览,能够在WEB服务器提供各种报表,供相关人员进行浏览;

      --权限限制,在WEB服务器进行严格的权限限制,限制不同人员的浏览范围,从而保证数据的安全性。
