一、概 述

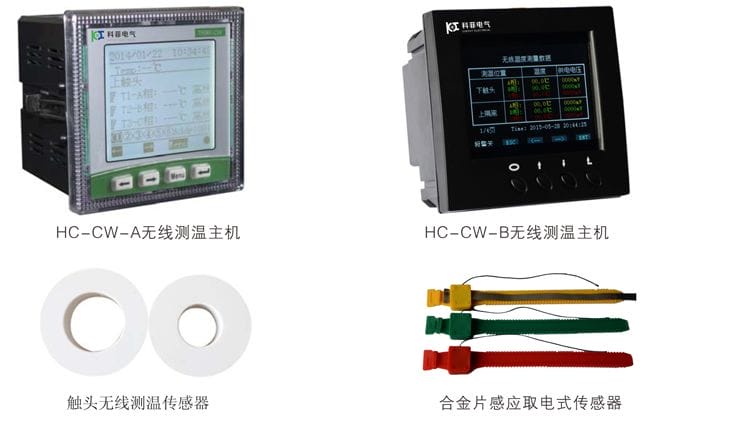

　　HC-CW系列无线测温装置采用前沿的Zigbee组网技术设计方案，利用HC-WX系列无线温度传感器实时测量高压带电体的温度，可实现多点高压带电体温度的集中监测。HC-WX系列无线温度传感器能够实时、精确地测量各高压带电体的温度，并通过无线通信技术把温度数据发送给无线测温主机（HC-CW），主机对接收到的数据进行处理，当监测点温度超过所设定的温度值，发出报警并驱动报警触点。测量值和内部参数值也可以通过RS485总线发送给后台监控计算机，实现网络化的温度监测和预警。该系列产品具有低功耗、数据无线传输、精度高、响应速度快、安装操作灵活、组网方便等优势。产品广泛适用于高压开关柜内手车或隔离开关触头、母排接头、电缆接头处等需要温度监测的地方，防止连接点发热酿成事故，保证高压设备能够安全运行。

　　无线测温是今后测温装置测温技术的发展趋势，是以后“无人看守变电站”测温的主要途径，该测温技术与以往的热电偶、热电阻(精度不高，易受电磁场的干扰，传感器材质为金属导体，中高压在线测温有着非常大的安全隐患)或红外测温(工艺复杂价格高，温度值会随环境温度、光照、灰尘的影响而变化，安装复杂且受限制)相比有以下优点：

　　①  采用先进的数字化及无线传输技术，独特的绝缘性能，使用方便经济，接收到的温度准确可靠，不会对一次设备产生任何干扰和影响，无需繁琐的连线，系统安装简洁方便；

　　②  标准化设计，可方便扩展与其它系统互连，安装灵活，从温度信息采集到数据处理、显示、通信组成系统，配置更为灵活；

　　③  高传输质量的前提下，采用低功耗设计；

　　④  无线测温传感器可选CT线圈取电式（无需更换电池），也可选电池式（电池供电5-6年），无线测温传感器本身具有极强的机械强度和电磁抗干扰能力。

二、型号说明

三、功能特点

● 可同时在线监测12个电气接点的温度，采用LCD点阵液晶显示，美观大方；

● 可显示当前日期、时间、环境温度；

● 可显示各个测温通道状态：正常、预警、报警、离线；

● 对应各个监测点可设置预警值、报警值、延时时间等参数；

● 监测温度超过预警值，在屏幕上显示该通道预警，预警不触发无源输出；

● 监测温度超过报警值，在屏幕上显示该通道报警，并触发无源报警输出；

● 标配1路RS485通讯接口，MODBUS协议，波特率：1200~19200可选；。

四、技术指标

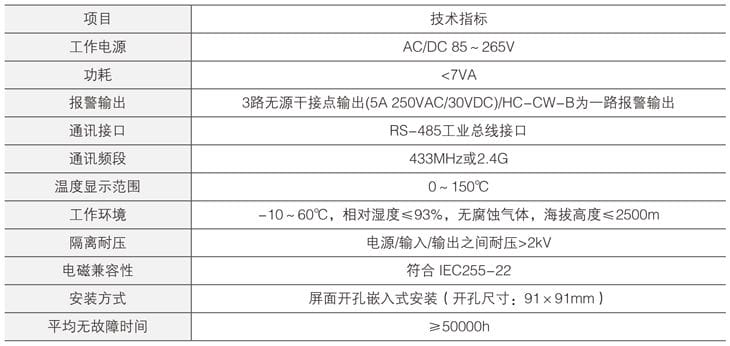

1、HC-CW无线测温显示装置

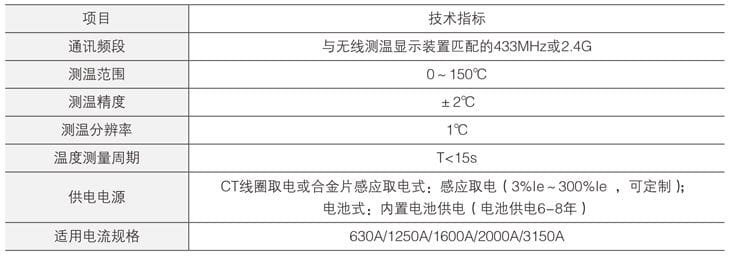

2、HC-WX测温传感器模块

注：两种无线测温主机具体的功能特点及技术参数，请查看对应的产品说明书，或咨询我司技术支持 (0551-65311056)。

五、安装与接线

 1、HC-CW无线测温显示装置主机外形尺寸：

HC-CW无线测温显示装置安装方法：

　（1）在固定的配电柜上，选择合适的地方开一个91×91mm的安装孔；

　（2）取出HC-CW无线测温显示装置主机，取下安装固定夹，将测温主机从正面插入配电柜的安装孔中；

　（3）卡上安装固定夹即可。

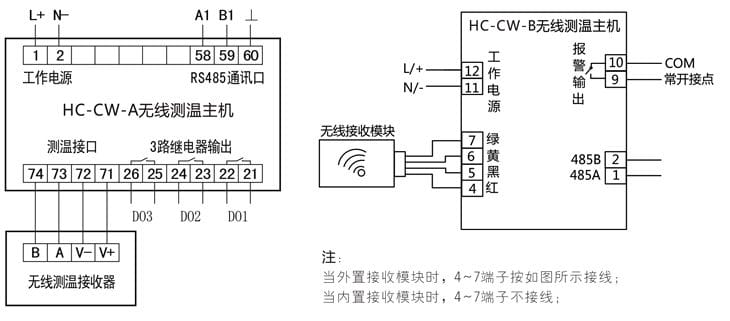

3、HC-CW无线测温显示装置接线示意图：（A/B两种接线）

3、HC-WX无线测温传感器安装方法：

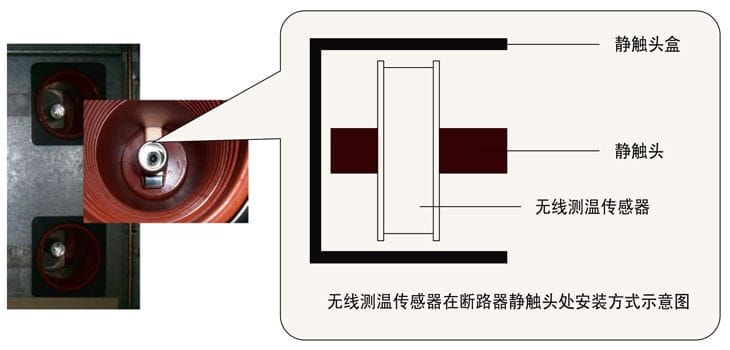

每个无线温度传感器都有一个感温点，传感器测到的温度就是该感温点的温度，若传感器放置在空气中，则测到的就是环境温度。CT线圈取电式温度传感器的感温点位于环形的内孔中部，为了准确测量物体表面的温度，应保证传感器的测温面与被测物体的表面紧密接触。

各测温位置选用不同安装方式的无线测温传感器，安装方法也不同：断路器手车上、下触头处一般选用圆环形传感器（HC-WX1～HC-WX5，根据断路器电流规格选口径，具体见下面的表格），圆环传感器套在手车的静触头上，并推入触头盒底部；母排和电缆搭接头处可选用内置电池式传感器（有2种可选：螺栓安装式无线测温传感器HC-WX6、表带式无线测温传感器HC-WX7），HC-WX6传感器锁紧在连接点处的螺栓上即可；HC-WX7传感器则用测温传感器上的自带表带，绑扎于母排、动触头等需要测温的电气接点附近。

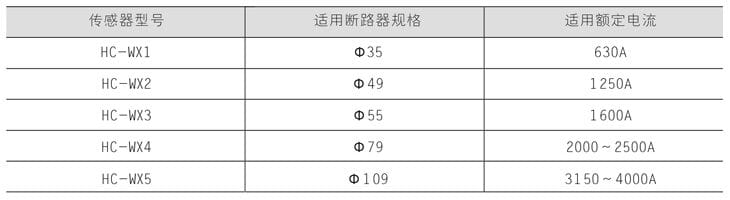

4、HC-WX圆环形无线测温传感器与手车静触头的配合选择

六、订货说明

订货时请注明所订产品的具体型号及数量，并标清各测温点的位置及安装方式。

例：
