    一、概 述

      HC5000电气接点无线测温系统主要应用于高压电传输、应用的行业,例如电力、钢铁、采矿、石油、化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电气接点的温度在线监测报警。

      电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动,触点和母线排连接处老化等问题,造成设备过热甚至出现严重事故。而开关柜内有裸露高压,空间封闭狭小,无法进行人工巡查测温,传统的测温方式都无法有效地解决这个问题。HC5000电气接点无线测温系统将温度传感器安装到开关柜内的带电接头触点上,在线测量该点温度后,以无线方式将数据上传,集中显示,并实现语音提示,超温报警,以便及时消除事故隐患。该系统采用低功耗设计、无线测温等技术,具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点。

    二、参考标准

    ●  JJF1171-2007             《温度巡回检测仪校准规范》

    ●  NB/T42086-2016        《无线测温装置技术要求》

    ●  GB/T 2423.1-2008      《电工电子产品环境试验 第2部分:试验方法 试验A:低温》

    ●  GB/T 2423.2-2008      《电工电子产品环境试验 第2部分:试验方法 试验B:高温》

    三、系统功能特点

    ◆  电气监控系统分布图:在显示界面可以显示一次系统模拟图。

    ◆  温度监测:在监控系统后台集中显示被测各点的温度值。

    ◆  报警功能:实际测量到的参数值超过报警值时进行声光报警,并带有语音报警功能(需后台带音响)。

    ◆  故障显示:被测设备温度点的位置非正常工作时显示故障。

    ◆  数据库功能:存储所有被测点的各个时刻的温度值,以便进行数据查询与历史曲线显示。

    ◆  权限管理:可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员许可操作方可生效。

    ◆  远程通信:系统提供RS485、以太网、CAN总线通讯方式,以满足远程通信。

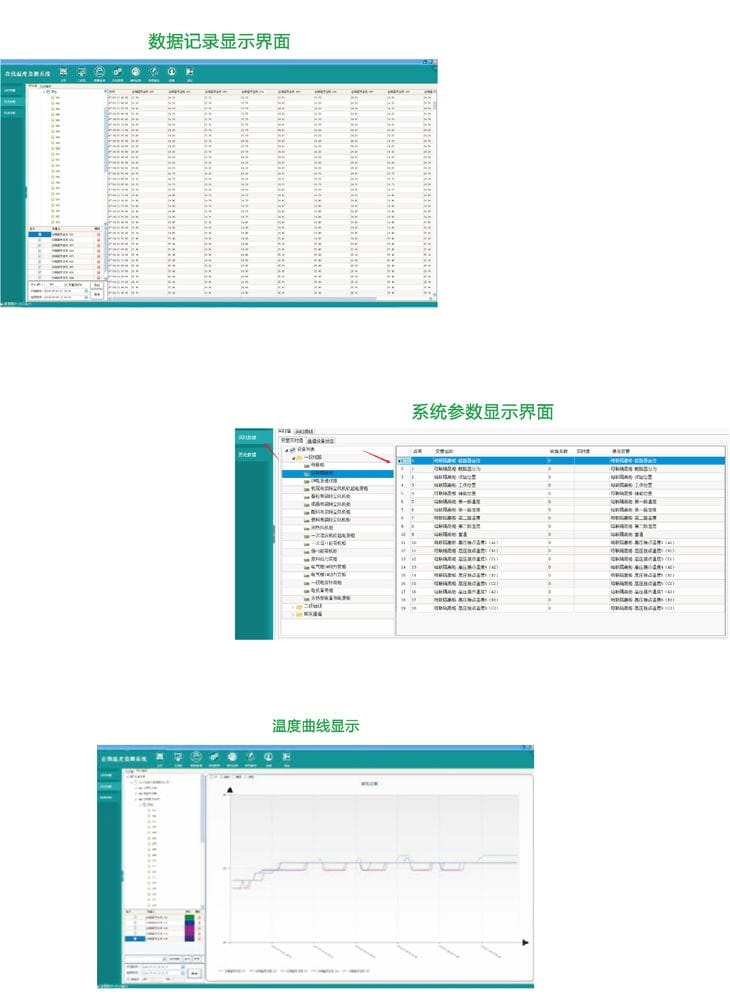

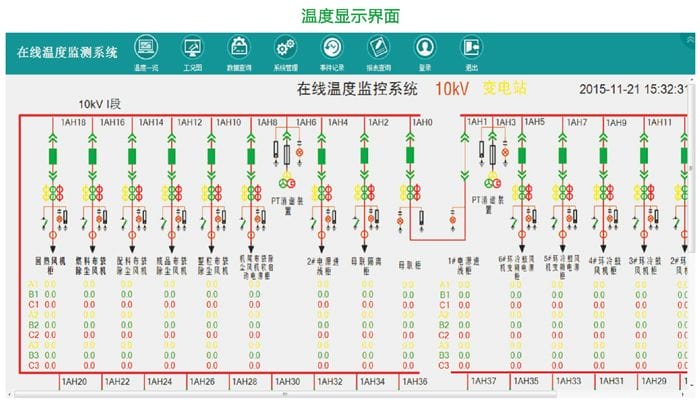

    四、后台系统显示界面



    五、测温解决方案

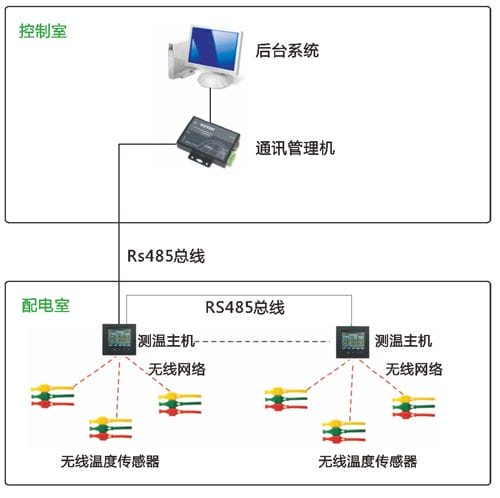

    新建变电站无线测温


    备注:

    1、无线温度传感安装于开关柜内电缆头、断路器触头等电气连接部位。

    2、测温处理主机采用面板式安装在开关柜的仪表室面板上。

    3、测温处理主机通过RS485总线将测温数据传到监控后台,最远通讯距离可达1200米。

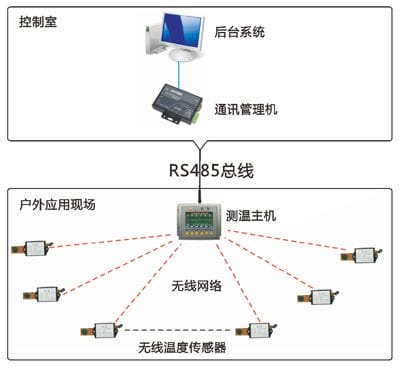

    户外测温解决方案

    备注:

    1、无线温度传感器采用环氧灌封,安装在户外隔离刀闸、穿墙线夹套管接头、变压器进出桩头, 户外软连接铜排搭接等电气接点处。

    2、测温处理主机安装采用壁挂方式安装在变电站墙面上或者防水仪表箱内。

    3、测温处理主机通过RS485总线将数据上传到后台。

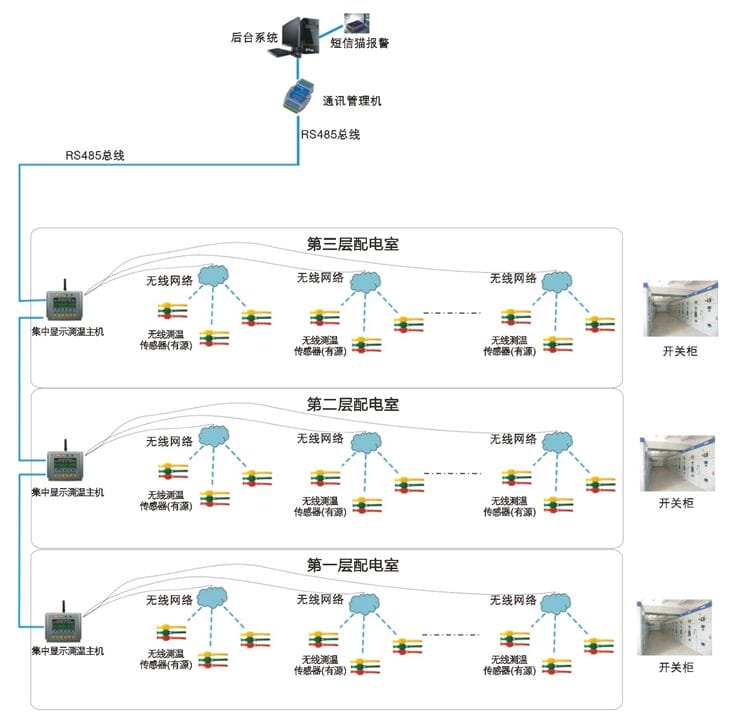

    集中显示变电站无线测温方案(可用技改和低压开关柜测温)


    备注:

        1、无线温度传感器可以安装在高压开关柜的:上下触头、隔离刀、电缆搭接头、母排等电气连接部位。

        2、无线温度传感器采用有源或无源温度传感器。

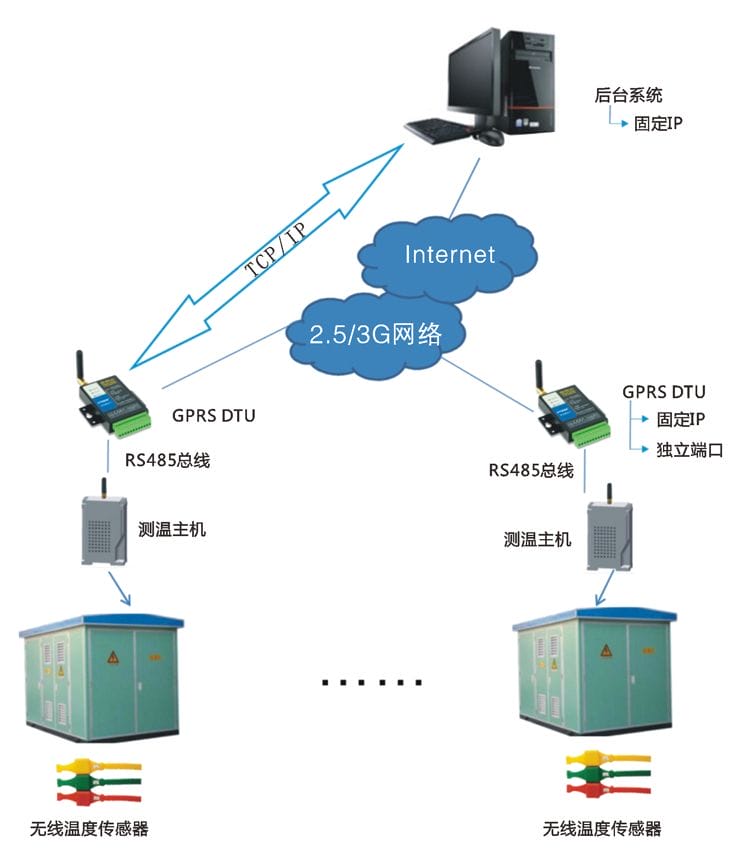

    环网柜无线测温方案(也适合箱式变电站)


    备注:

         1、无线温度传感安装于开关柜内设备电气连接部位。

         2、测温主机采用导轨式方式安装在环网柜内。

         3、每个环网柜或分支箱配备一台测温主机和一个DTU模块。测温主机与DTU通过RS485总线连接。

         4、每个DTU模块配备一张带有GPRS上网功能的SIM卡。
