HC4000建筑能耗分析管理系统

区分用能种类,用能系统实行能源消费分户、分类、分项计量,并对能源消耗状况实行监测,及时发现、纠正用能浪费现象。
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

    一、概 述

      经济的飞速发展促使了建筑领域的蓬勃发展,使得建筑能耗在我国能源发展中所占的比重越来越重,急剧增加了对能源的需求。经济的发展和能源供应相对紧缺的矛盾,正成为制约我国经济发展的关键。国家将能源问题从国家安全的高度来对待,住房和城乡建设部要求开展节能、节地、节水、节材和环境保护工作,走可持续发展的道路。

      针对能源浪费现象,国家出台了相关文件。国务院签署的中华人民共和国国务院令第531号《公共机构节能条例》,已在2008年7月23日国务院第18次常务会议通过,自2008年10月1日起施行。《公共机构节能条例》第十四条明确指出:公共机构应当实行能源消费计量制度,区分用能种类,用能系统实行能源消费分户、分类、分项计量,并对能源消耗状况实行监测,及时发现、纠正用能浪费现象。

      住房和城乡建设部建科[2008]114号文(2008-06-24)《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》,对于能耗监测系统作了具体规范。因此,必须建立大型公共建筑能耗监测平台,对全国重点城市重点建筑能耗进行实时监测,并通过能耗统计、能源审计、能效公示、用能定额和超定额加价等制度,促使国家机关办公建筑和大型公共建筑提高节能运行管理水平,为政府政策的制定和决策提供参考。

      HC4000建筑能耗分析管理系统,依据建筑能耗分析管理的相关“技术导则”、“技术规范”要求,能耗数据采用人工采集和自动采集二种采集方式。人工采集的数据包括建筑信息、不能通过自动采集的能耗量等;自动采集的数据包括建筑分项能耗数据和分类能耗数据,由自动计量装置实时采集,通过自动传输方式实时传输至数据中心。

    二、参考标准

    ●  GB50052-2009       《供配电系统设计规范》

    ●  GB50054-2011       《 低压配电设计规范》

    ●  DL/T 698           《电能信息采集与管理系统》

    ●  DL/T 698.1-2009    《电能信息采集与管理系统-第1部分:总则》

    ●  DL/T 698.2-2010    《电能信息采集与管理系统-第2部分:主站技术规范》

    ●  DL/T 698.31-2010  《电能信息采集与管理系统-第3-1部分:电能信息采集终端技术规范-通用要求》

    ●  DL/T 698.35-2010  《电能信息采集与管理系统-第3-5部分:电能信息采集终端技术规范-特殊要求》

    ●  DL/T 698.41-2010  《电能信息采集与管理系统-第4-1部分:通信协议-主站与电能信息采集终端通信》

    ●  GB50189-2005       《公共建筑节能设计标准》

    ●  JGJ176-2009          《公共建筑节能改造技术规范》

                                        《国家机关办公建筑及大型公共建筑分项能耗数据采集技术导则》

                                        《国家机关办公建筑及大型公共建筑分项能耗数据传输技术导则》

                                        《国家机关办公建筑及大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》

                                        《国家机关办公建筑及大型公共建筑能耗监测系统数据中心建设与维护技术导则》

                                        《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》

                                        《国家机关办公建筑和大型公共建筑能耗动态监测系统软件开发指导说明书》

    三、系统构成

      能耗分析管理系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置,采用远程传输等手段及时采集能耗数据,实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称。其中,分类能耗是指根据国家机关办公建筑和大型公共建筑消耗的主要能源种类划分进行采集和整理的能耗数据,如:电、燃气、水等。分项能耗是指根据各类能源的主要用途划分进行采集和整理的能耗数据,例如,电量分项能耗应当包括:照明插座用电、空调用电、动力用电、特殊用电。

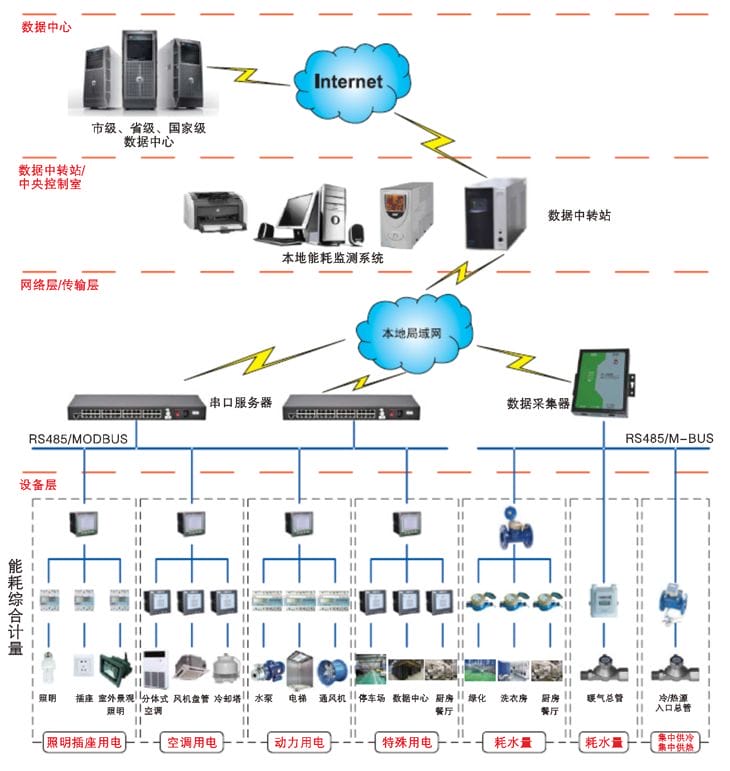

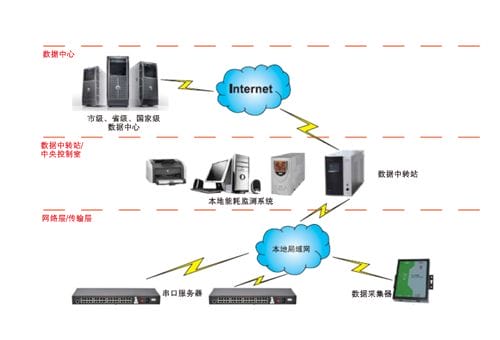

      HC4000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具,根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的最优化的组网方式,为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台,它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化地采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构:



    四、系统功能

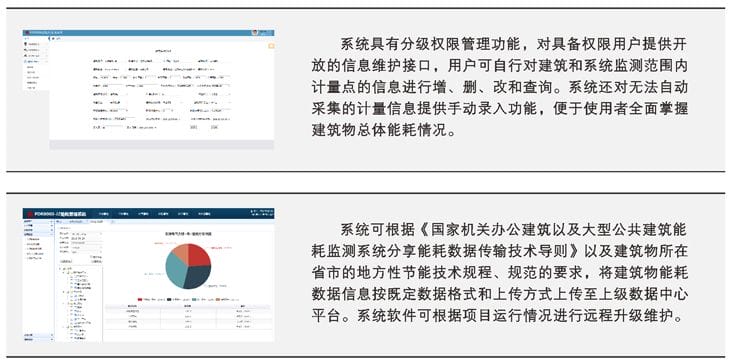

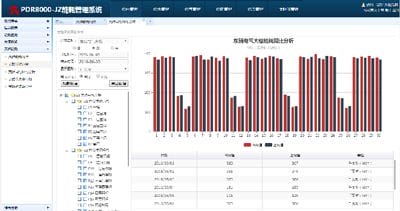

    a011.jpg  系统可通过查询功能,统计建筑物各分类能耗--电、水、气、集中供热、集中供冷以及其它能源消耗量,自动折算成相应的标准煤消耗量,从而反映建筑物当年各分类能耗用能和综合能耗。系统以柱状图形展现各类能耗的消耗趋势,便于业主方实时直观掌握能源消耗情况。

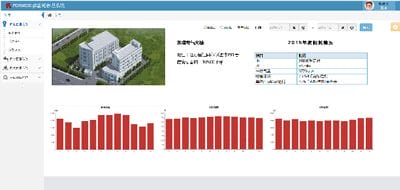

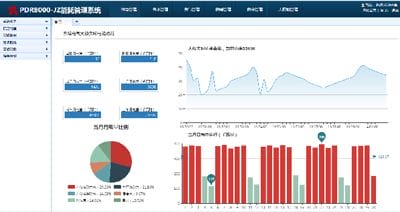

    a012.jpg  系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期总体用能的对比情况,并显示建筑物当前10分钟的功率曲线,当月用能比例及当月日耗电情况。便于业主方对能耗消耗的趋势进行对比分析,判断用能走势,及时调整设备运行计划,节约能源消耗。

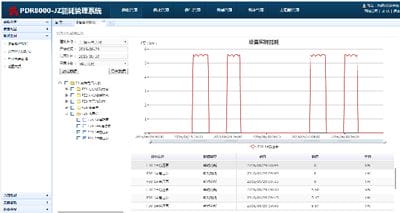

    a013.jpg  系统可依据建筑物能源消耗的分布情况进行能耗计量点的选取和设置,用户可通过相关界面调取该建筑物各能耗节点的能耗统计报表,统计数据采用柱状图同比环比分析的方式,直观反映统计数据的趋势。

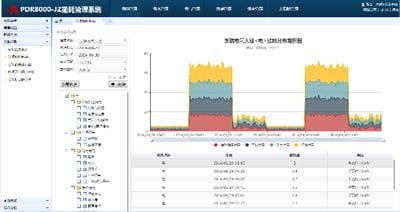

    a014.jpg  系统依据住建部分类分项能耗数据采集导则,将建筑物耗电分为照明插座、空调、动力和特殊用电,并进行逐日、逐月、逐年的统计,统计数据采用柱状图或堆积图的方式,直观反映统计数据的趋势和分布情况。
    a015.jpg  系统依据住建部分类分项能耗数据采集导则,将建筑物耗电分为照明插座、空调、动力和特殊用电,并进行逐日、逐月、逐年的统计,统计数据采用柱状图或堆积图的方式,直观反映统计数据的趋势和分布情况。
