一、概 述

　　X系列数显电测表适用于电力电网自动化控制系统中对电流、电压、功率、频率、功率因数等电参量的测量和显示，具有显示直观、精度高、稳定性好、抗震动等优点。产品符合GB/T13978-1992。　

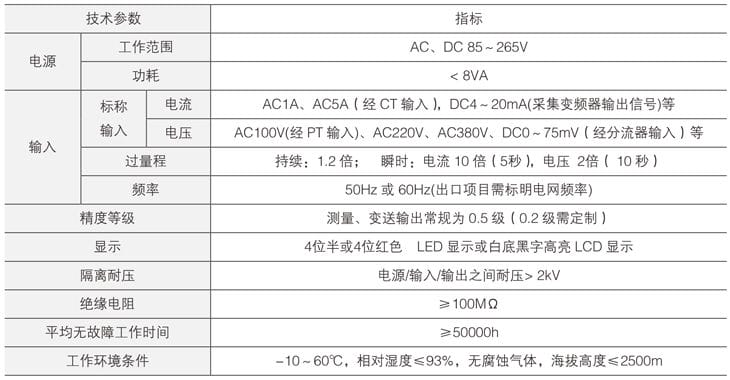

二、技术指标

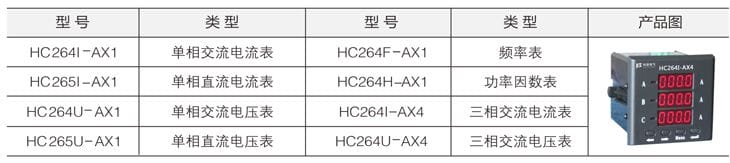

72方形数显电测仪表

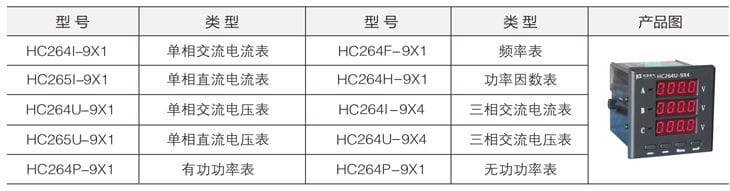

96方形数显电测仪表

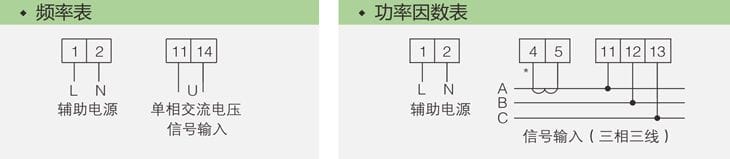

五、接线方式

◆  电流表

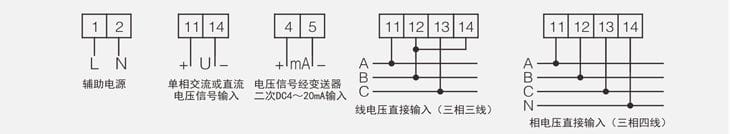

◆  电压表

◆  功率表

　　注1：三相电压表三相三线接线可按图中所示，或B相线不接12#端子直接接到14#端子。

　　注2：“*”为电流进线端。

　　具体接线方式请参照产品随机接线图。

六、订货说明

　　 订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、订货数量等相关内容。
