    一、概 述

      HC264E系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级,实现LED现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯规约,也可选择PROFIBUS-DP接口进行高速通讯。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分:定义和通用要求》和企标Q/KF DVA 001-2017中相关要求。

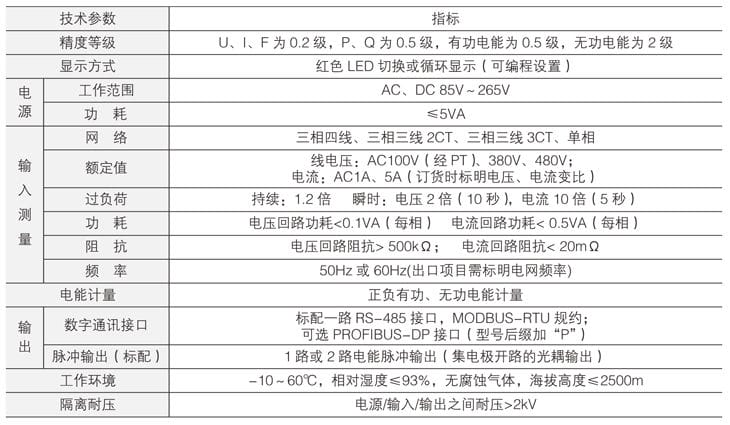

    二、技术指标

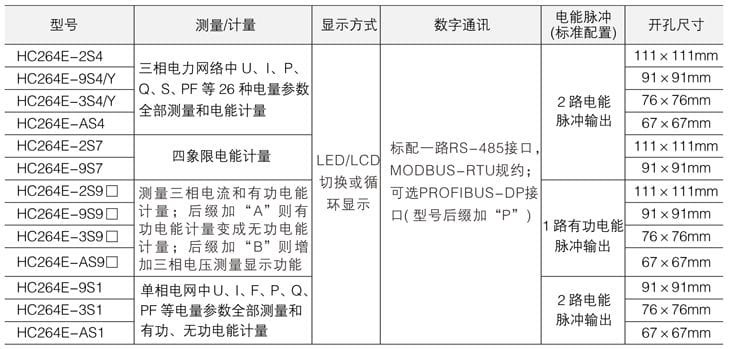

    三、规格选型一览表


    四、推荐产品

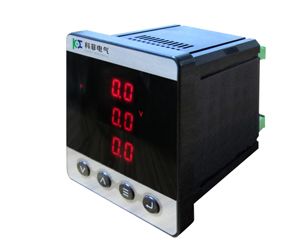

    HC264E-AS4    HC264E-9S4    HC264E-3S4


    测量:三相电力网络的U、I、P、Q、S、PF等全部电量参数。

    计量:有功、无功电能计量。

    显示:可编程3排4位LED切换或循环显示方式,显示清晰。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    适用于进线柜,用于负载监控及考核计量。

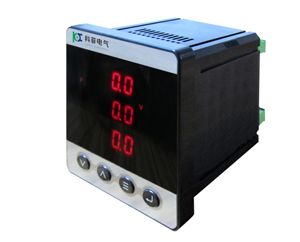

    HC264E-2S7    HC264E-9S7


    计量:四象限电能计量 (有功电能吸收和释放、无功电能感性和容性)。

    显示:可编程3排4位LED切换或循环显示方式,显示清晰。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    适用于配出回路电能计量。

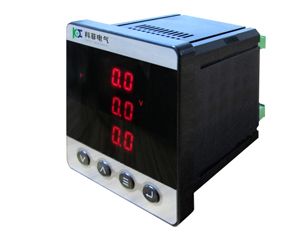

    HC264E-AS9B    HC264E-9S9B    HC264E-3S9B


    测量:三相电压、三相电流。

    计量:有功电能计量。

    显示:可编程3排4位LED切换或循环显示方式,显示清晰。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。

    电能脉冲输出:1路有功电能脉冲输出。

    适用于配出回路的电压、电流测量和电能计量。

    HC264E-AS1    HC264E-9S1    HC264E-3S1


    测量:单相电力网络的U、I、F、P、Q、PF等全部电量参数。

    计量:有功、无功电能计量。

    显示:可编程3排4位LED切换或循环显示方式,显示清晰。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    适用于低压配出回路的单相负载监控及考核计量。

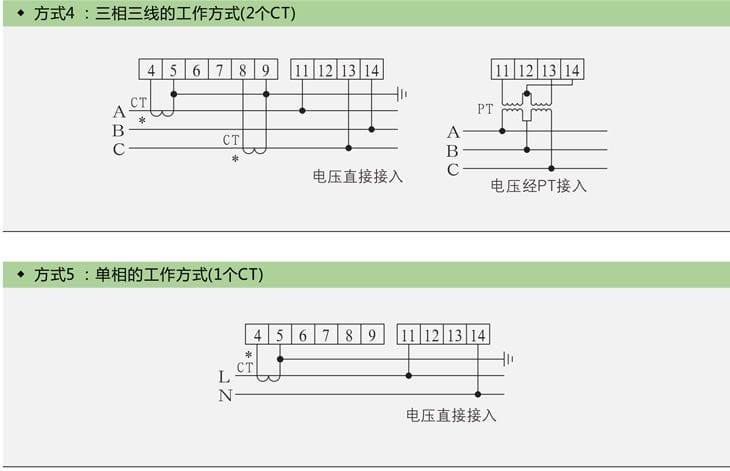

    五、接线方式

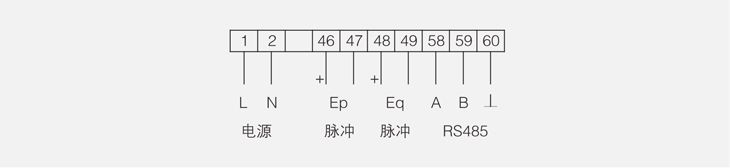

     (1) 辅助电源、电能脉冲输出、数字通讯


             注:60#端子为通讯地,可接屏蔽线的屏蔽层或不接线,切不可接柜体地 (否则打耐压或雷击时易损坏仪表通讯口)。

    (2) 信号输入

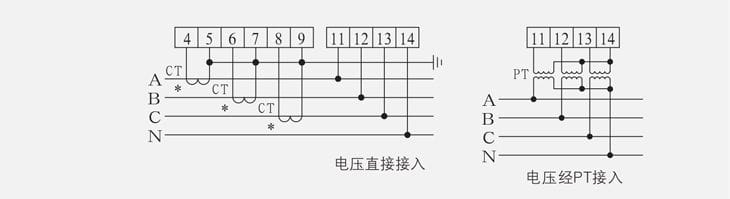

      ◆  方式1:三相四线有中心线的工作方式 (3个CT)

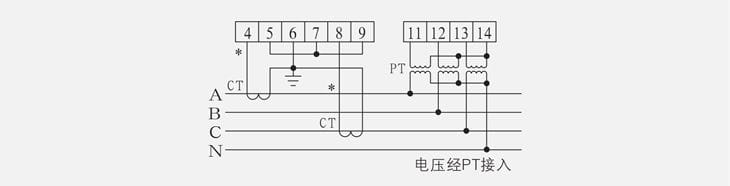

      ◆  方式2 :三相四线有中心线的工作方式 (3个PT、2个CT)

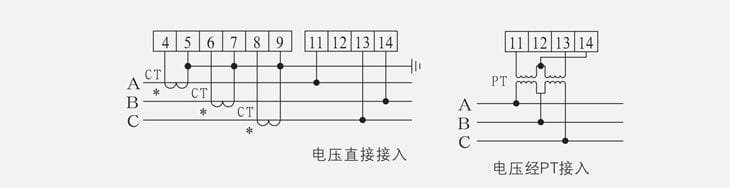

      ◆  方式3:三相三线的工作方式 (3个CT)



    注:“*”为电流进线端,接线CT二次的S1端,另一端出线端可接地。

    具体接线方式请参照产品随机接线图。

    六、应用说明

      1、输入电压应不高于产品的额定输入电压 (100V或380V) 的120%,否则应考虑使用PT。

      2、标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式。

      3、要确保输入电压、电流接线正确 (按样本的标准接线方式),相序一致,否则会出现功率显示和电能计量错误。

      4、仪表的编程设置,输入网络NET应该同所测量的负载的接线方式一致,不然会导致仪表测量显示的电 压或功率不正确。输入网络NET设置为三相三线时,电压测量和显示的为线电压;设置为三相四线时, 电压测量和显示的为相电压,可切换显示线电压。

    七、订货说明

       订货时,请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出要求、订货数量等相关内容。

       例1:

                     型        号:HC264E-2S4

                     辅助电源:AC 220V

                     输入变比:10kV/100V  500A/5A

                     电力网络:三相三线

                     通        讯:RS485/MODBUS-RTU

                     订货数量:10台

     例2:

                 型        号:HC264E-9S4

                 辅助电源:AC 220V

                 输入变比:220V/380V(相/线电压)200A/5A

                 电力网络:三相四线

                 通        讯:RS485/MODBUS-RTU

                 订货数量:5台
