具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样,经过运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度…
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

    一、概 述

      HC264Z网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样,经过运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示;仪表具有多种扩展功能模块:数字通讯模块、数字量开关模块、电能脉冲模块和模拟输出模块,可根据需要灵活选用。RS485的数字接口可实现仪表组网络通讯功能;2路电能脉冲输出和1~4路模拟量(4~20mA)输出功能可实现电能和电量的变送输出功能;4~16路开关量输入和2~4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能(“遥信”和“遥控”功能)。

      HC264Z网络电力仪表具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件,HC264Z系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分:定义和通用要求》和企标Q/KF DVA 001-2017中相关要求。

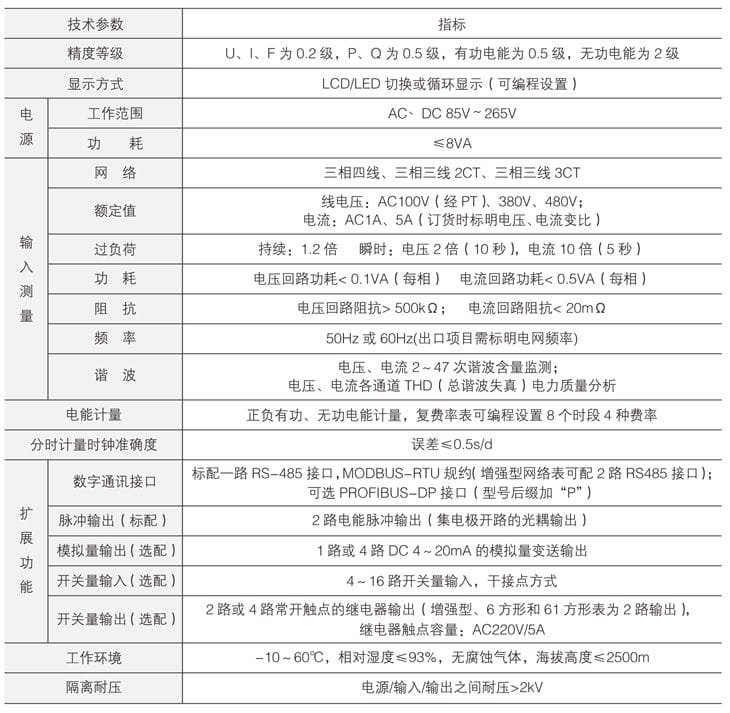

    二、技术指标

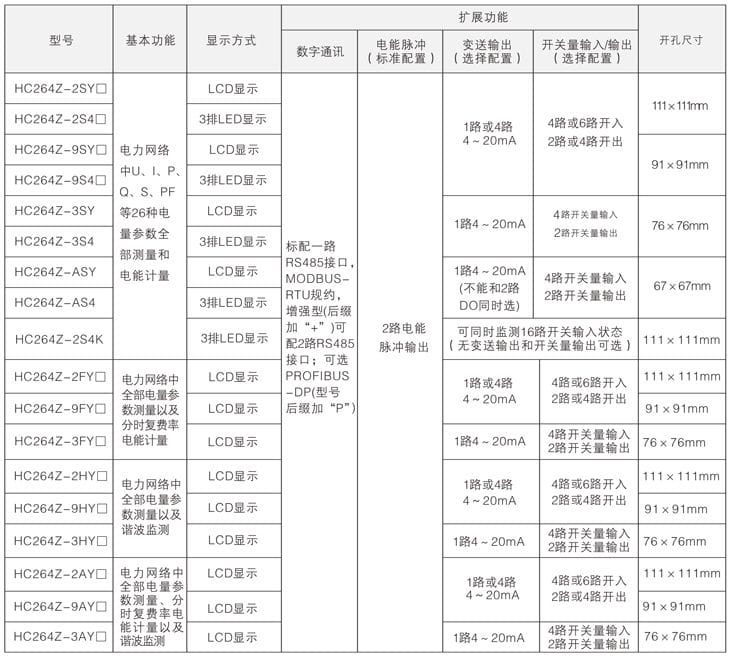

    三、规格选型一览表


    注:6方形和61方形仪表尺寸较小,无增强型,也不可选PROFIBUS-DP接口。

    四、推荐产品

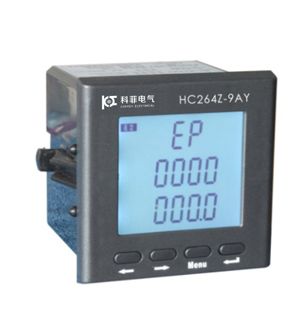

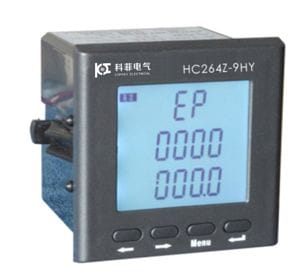

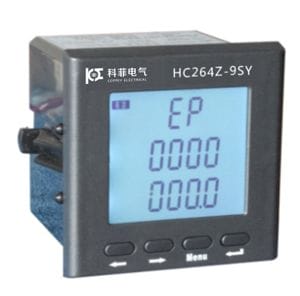

    HC264Z-2AY    HC264Z-9AY    HC264Z-3AY


    测量:三相电力网络的U、I、P、Q、S、PF、F等全部电量参数,电压、电流通道2~47次谐波含量监测。

    计量:有功、无功电能计量,可编程设置8时段4费率分时计量。

    显示:白底黑字大屏幕LCD显示,清晰美观。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    开关量输入输出模块 (选择配置):可选4路或6路开关状态输入监视和遥信,2路或4路可编程报警开关输出或遥控开关输出。

    模拟量变送模块 (选择配置):可选1路或4路 (6方形表为1路)可编程设置4~20mA输出,可实现传统变送器功能。

    适用于进线回路中电参数的完整监测和管理。


    测量:三相电力网络的U、I、P、Q、S、PF、F等全部电量参数,电压、电流通道2~47次谐波含量监测。

    计量:有功、无功电能计量。

    显示:白底黑字大屏幕LCD显示,清晰美观。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯。12、电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    开关量输入输出模块 (选择配置):可选4路或6路开关状态输入监视和遥信,2路或4路可编程报警开关输出或遥控开关输出。

    模拟量变送模块 (选择配置):可选1路或4路 (6方形表为1路)可编程设置4~20mA输出,可实现传统变送器功能。

    适用于进线回路中电参数的完整监测和管理。


    测量:三相电力网络的U、I、P、Q、S、PF、F等全部电量参数。

    计量:有功、无功电能计量。

    显示:白底黑字大屏幕LCD显示,清晰美观。。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    开关量输入输出模块 (选择配置):可选4路或6路开关状态输入监视和遥信,2路或4路可编程报警开关输出或遥控开关输出。

    模拟量变送模块 (选择配置):可选1路或4路 (6方形和61方形表为1路)可编程设置4~20mA输出,可实现传统变送器功能。

    适用于各种进线回路、大容量配出回路中电参数的监测和管理。


    测量:三相电力网络的U、I、P、Q、S、PF、F等全部电量参数。

    计量:有功、无功电能计量。

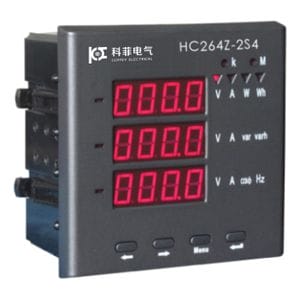

    显示:可编程3排4位LED切换或循环显示方式,显示清晰。

    数字通讯:RS-485通讯接口,MODBUS-RTU规约,可用于组网通讯

    电能脉冲输出:1路有功电能脉冲输出,1路无功电能脉冲输出。

    开关量输入输出模块 (选择配置):可选4路或6路开关状态输入监视和遥信,2路或4路可编程报警开关输出或遥控开关输出。

    模拟量变送模块 (选择配置):可选1路或4路 (6方形和61方形表为1路)可编程设置4~20mA输出,可实现传统变送器功能。

    适用于各种进线回路、大容量配出回路中电参数的监测和管理。

    五、接线方式

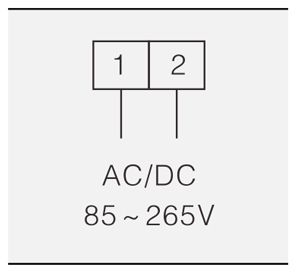

    (1) 辅助电源


    网络仪表具备通用的 (AC/DC) 电源输入接口,仪表极限的工作电压为AC/DC85~265V,请保证所提供的电源适用于该系列产品,以防止损坏产品。

    说明:A、采用交流电源建议在火线一侧安装1A的保险丝。

          B、对于电力品质较差的地区中,建议在电源回路安装浪涌抑制器防止雷击,以及安装快速脉冲群抑制器。


    (2) 信号输入

      网络电力仪表采用了每个通道单独采集的计算方式,保证了使用时完全一致、对称,其具有多种接线方式,适用于不同的负载形式。

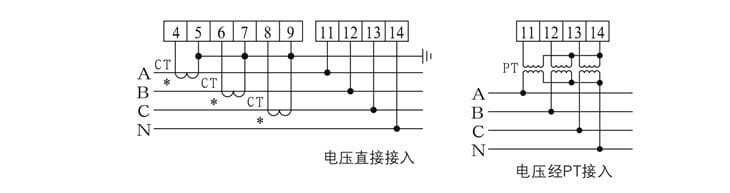

      ◆  方式1 :三相四线有中心线的工作方式 (3个CT)

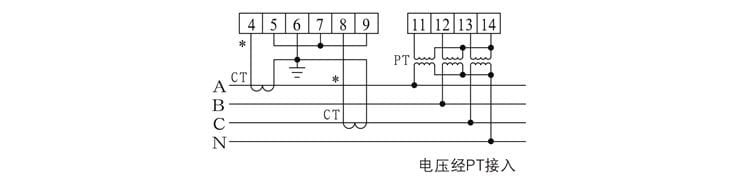

      ◆  方式2 :三相四线有中心线的工作方式 (3个PT、2个CT)

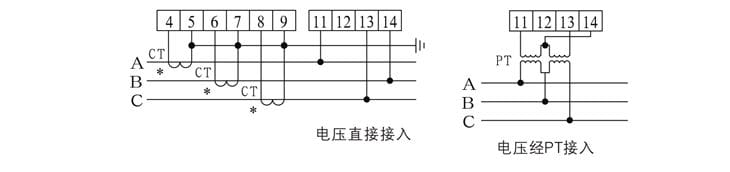

      ◆  方式3:三相三线的工作方式 (3个CT)

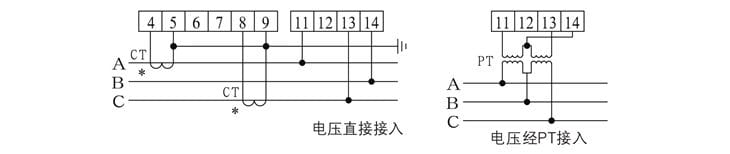

      ◆  方式4 :三相三线的工作方式(2个CT)


    (3) 功能输出:

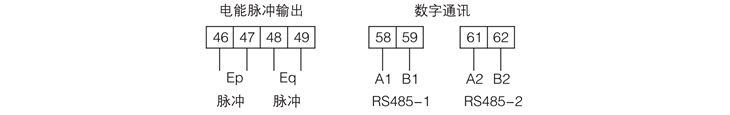

      ◆  电能脉冲输出、数字通讯 (标配1路RS485接口,增强型可配2路RS485接口)

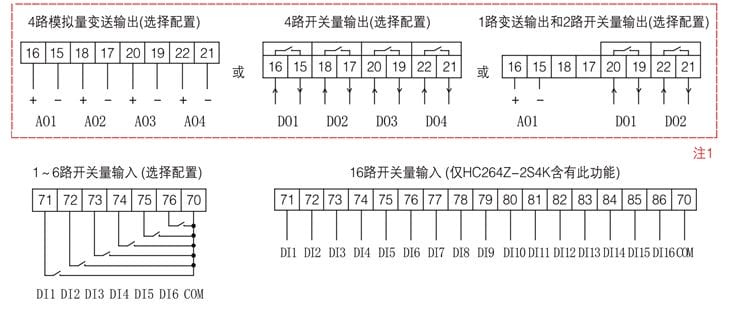

      ◆  标准型42方形和96方形网络仪表可选输出功能 (特殊选配组合需定制)


    注1:由于接线端子的局限,网络电力仪表4路模拟量输出和4路开关量输出端子是复用的,一般不可以同时选

              4AO及4DO,可选4AO或4DO或1AO/2DO组合,用户可根据需要进行选用。

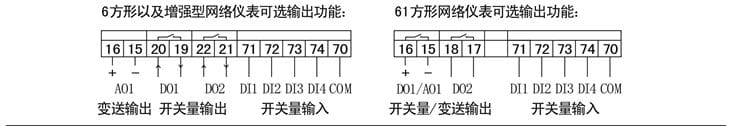

      ◆  6方形、61方形以及增强型网络仪表可选输出功能 (特殊选配组合需定制)


    具体接线方式请参照产品随机接线图。

    六、订货说明

      订货时,请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出要求、扩展功能模块以及订货数量等相关内容。

            例:

    型        号:HC264Z-2AY

    辅助电源:AC 220V

                      输入变比:10kV/100V 500A/5A

                      电力网络:三相三线

                      通        讯:RS485/MODBUS-RTU

                      扩展功能:4路模拟量变送输出 (需标清对应电量) 和4路开关量输入

                      时段设置:按出厂默认设置或提具体要求

                      订货数量:10台
