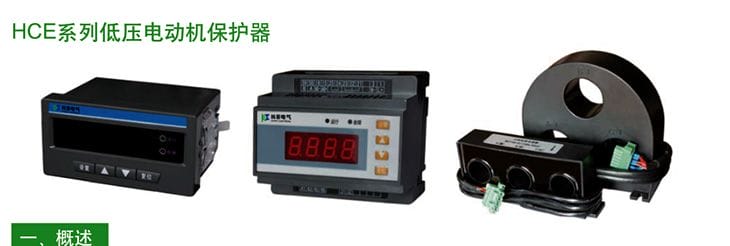

HCE普通型低压电动机保护器

HCE普通型低压电动机保护器

适用于AC380V、AC660V低压系统,有先进的电动机保护、监控功能,同时显示各项整定参数信息,并且可选现场总线与后台通讯实时查看运行及保护信息,可作低压异步电动机的保护、监测和控制用。
合肥科菲电气技术有限公司
0551-65732139
  • 系统介绍

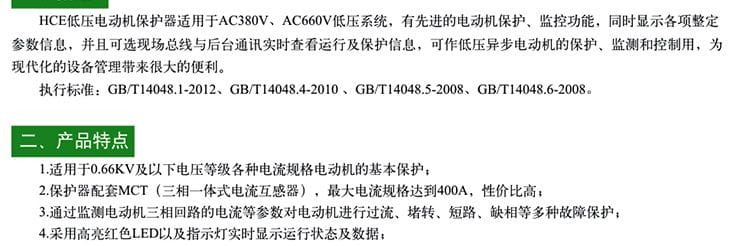

    一、概 述

      HCE普通型低压电动机保护器适用于AC380V、AC660V低压系统,有先进的电动机保护、监控功能,同时显示各项整定参数信息,并且可选现场总线与后台通讯实时查看运行及保护信息,可作低压异步电动机的保护、监测和控制用,为现代化的设备管理带来很大的便利。

      符合标准:GB14048.1-2012、GB14048.4-2010 、GB14048.5-2008、GB14048.6-2008 。


    二、产品特点

        ●  可用于0.66KV及以下电压等级各种电流规格电动机的基本保护;

     ●  通过监测电动机三相回路的电流等参数对电动机进行过流、堵转、短路、缺相等多种故障保护;

     ●  采用高亮红色LED以及指示灯实时显示运行状态及数据;

     ●  可编程设置,可在现场方便地更改整定电流等参数;

     ●  可选配1路RS485数字通讯接口,采用MODBUS-RTU协议与后台组网通讯;

     ●  可选配1路DC4~20mA模拟量变送输出到后台工控机;

     ●  电源电压:AC220V;

     ●  具有分体式屏装和固定互感器一体式安装两种安装方式可选择。

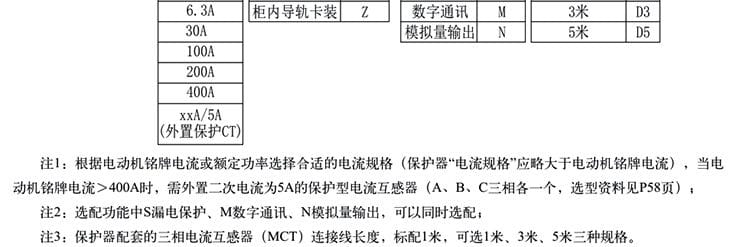

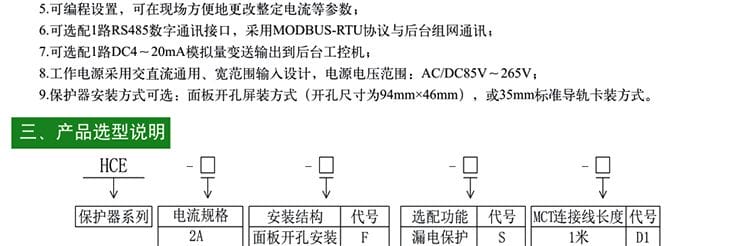

    三、产品选型说明


           请根据电动机铭牌电流选择合适的电流规格 (保护器电流规格应略大于电动机铭牌电流 );当保护器电流规格大于200A时,需外置二次电流为 5A 的保护型电流互感器,HCE无CT变比设置项,所以保护器的电流规格须同电流互感器的电流变比。分体式安装保护器定货时需标清航空连接线长度 ( 航空连接线标配1米,可选1米、3米、5米三种长度 )。

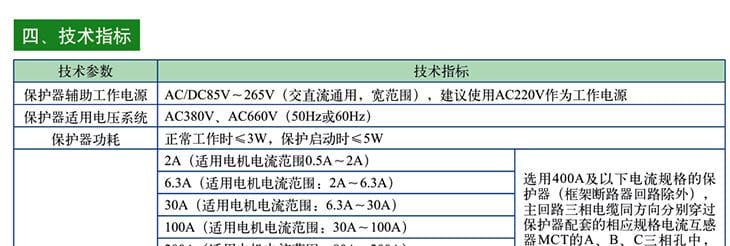

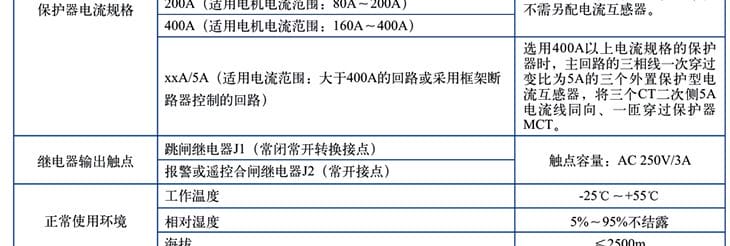

    四、技术指标

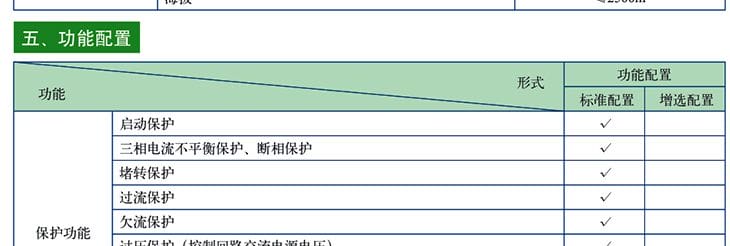

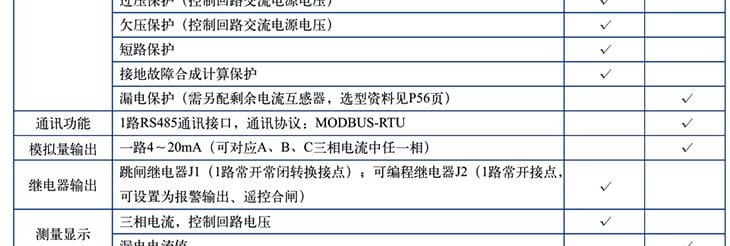

    五、功能配置


    注:通讯功能和模拟量输出功能因接线端子限制,只能二选一。

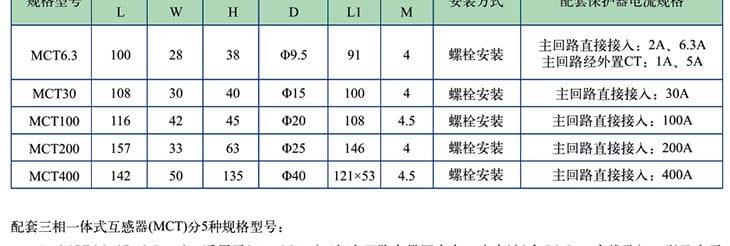

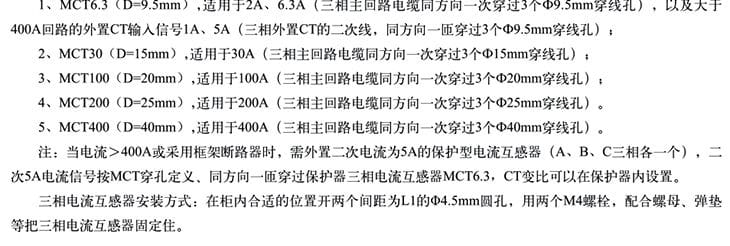

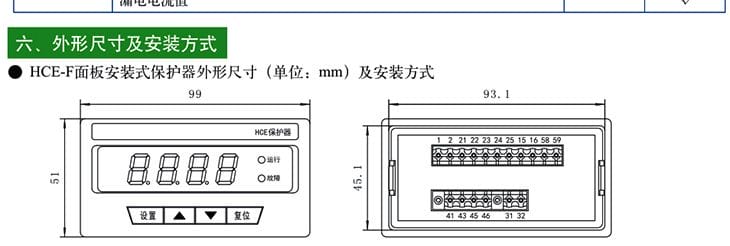

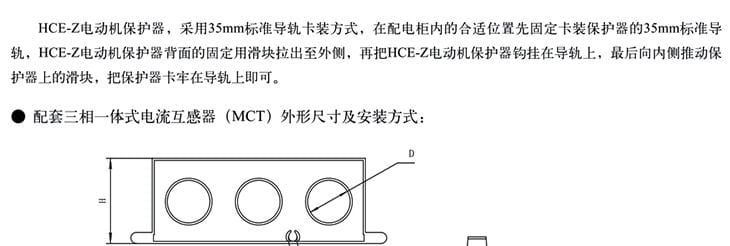

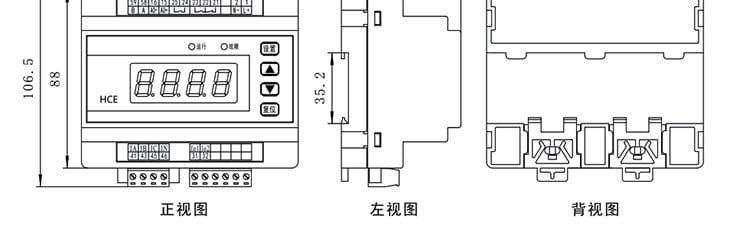

    六、外形尺寸及安装方式

      ◆   一体式HCE外形尺寸及安装方式


          一体式HCE安装方式(柜内固定安装)

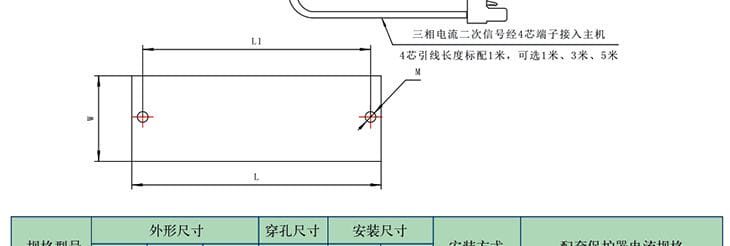

      1、在柜内合适的位置开两个间距为102mm的Φ4.5mm圆孔,用两个M4螺栓配合螺母压住配套长支架下端,把HCE配套电流

         互感器固定住;

      2、两侧用配套固定件中的小螺栓穿过长支架上端的螺纹孔,顺时针旋转小螺栓抵紧小支架(小支架无螺纹孔的一端抵住螺栓

         并钩住壳体方孔内壁),从而进一步保证保护器与配套电流互感器的连接可靠性。

    ◆  分体式HCE外形尺寸及安装方式

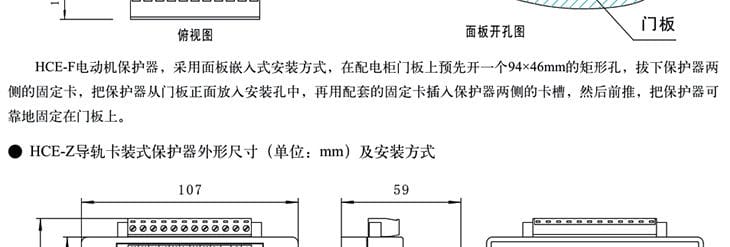

         分体式HCE安装方式(主体屏面开孔安装):

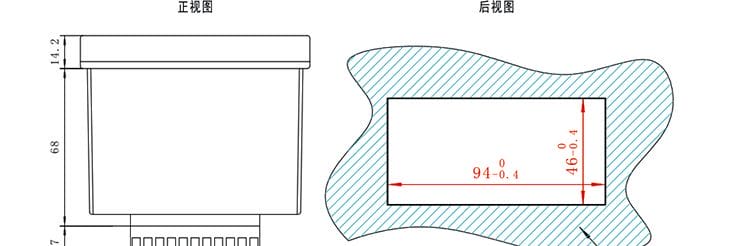

      1、柜体上开94mm(横向)×46mm(纵向)的矩形安装孔;

           2、HCE主体从正面嵌入安装孔中;

      3、两侧用配套金属固定件顺时针旋转螺栓固定HCE主体;

           4、在柜内合适的位置开两个间距为102mm的Φ4.5mm圆孔,用两个M4螺栓配合螺母把HCE配套电流互感器固定住;

      5、用配套的分体航空连接线连接电流互感器及HCE主体,并旋紧航空头螺母。

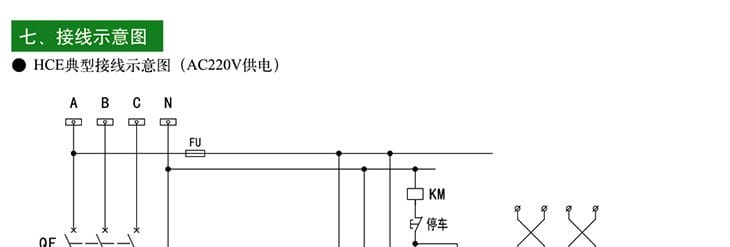

    七、接线示意图

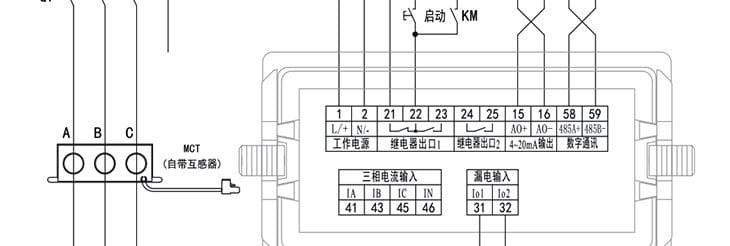

      1、HCE常规配置接线图 (AC220V供电)



    注1:图中继电器J1的常闭接点 (3#、4#) 作保护分接触器用,J1的常开接点 (4#、5#) 可作报警用,继电器 J2为可编程继电器,常规作为报警继电器用,在保护器带有通讯功能时,继电器J2可并接在启动按钮两端,作通讯启动用。

    注2:图中MCT为保护器自带电流互感器,≤200A 电流规格保护器,主线路A、B、C三相一次穿芯即可;当电动机的额定电流大于200A时,需接外部保护CT,将CT二次侧5A电流线每相在保护器的MCT上绕5匝。

    注3:保护器所配电流互感器MCT为通用型,不同规格保护器也可互换电流互感器MCT。

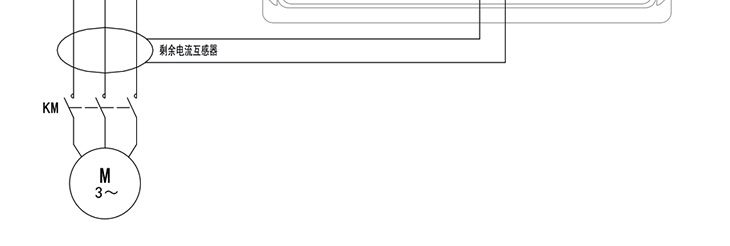

       2、HCE带漏电保护或漏电闭锁功能接线图 (AC220V供电)


    注1:图中继电器J1的常闭接点 (3#、4#) 作保护分接触器用;继电器J2为可编程继电器,常规作为报警继电器用,在保护器带有通讯功能时,继电器J2可并接在启动按钮两端,作通讯启动用。

    注2:图中MCT为保护器自带电流互感器,≤200A 电流规格保护器,主线路A、B、C三相一次穿芯即可;当电动机的额定电流大于200A时,需接外部保护CT,将CT二次侧5A电流线每相在保护器的MCT上绕5匝。

    注3:保护器所配电流互感器MCT为通用型,不同规格保护器也可互换电流互感器MCT。

    注4:选择漏电保护功能时,应选取合适穿线孔径的零序电流互感器 (电机回路A、B、C三相线同时穿过零序电流互感器)。

    注5:虚线框内为漏电闭锁功能的接线部分,其中14#和15#端子接接触器的常闭辅助触点,11#、12#、13#端子分别接KM主触点下端的A、B、C三相线。做工频耐压试验前,16#接线端子必须与地线断开,否则控制器漏电闭锁部分会被高压击坏。
